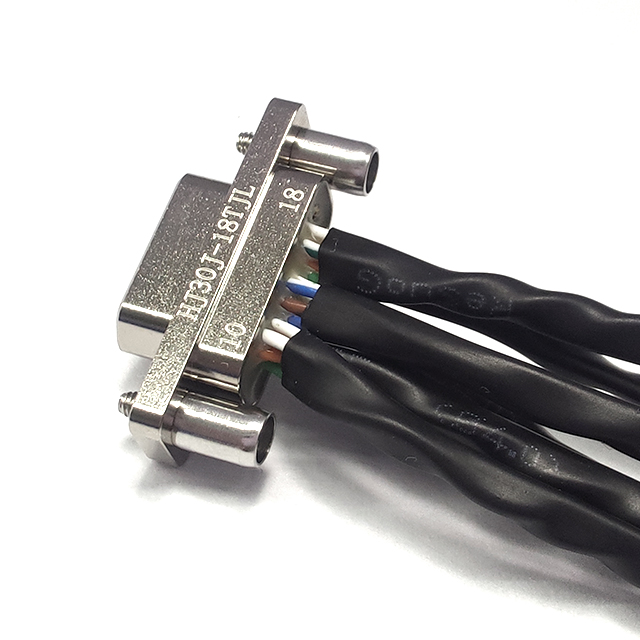

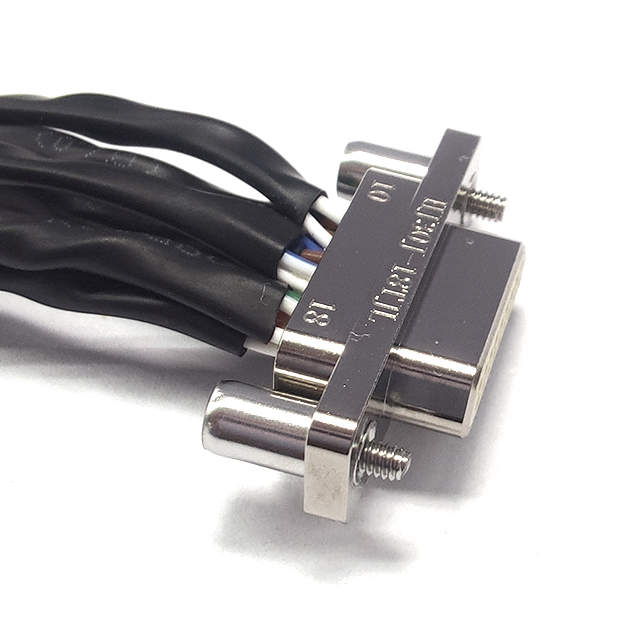

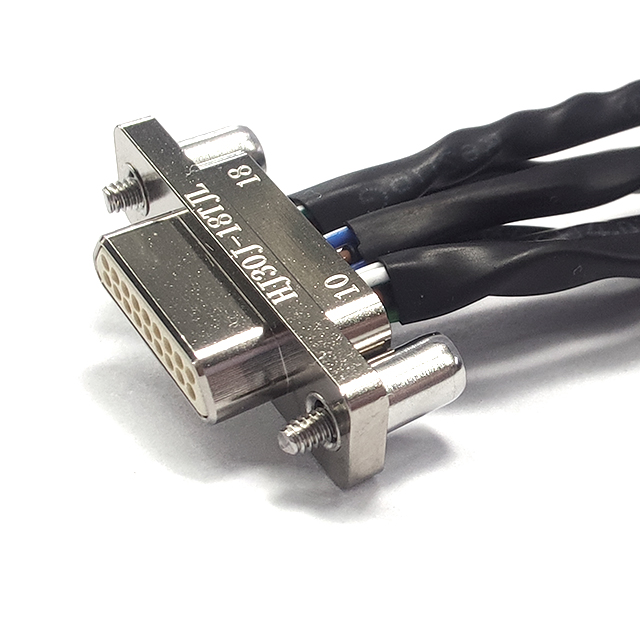

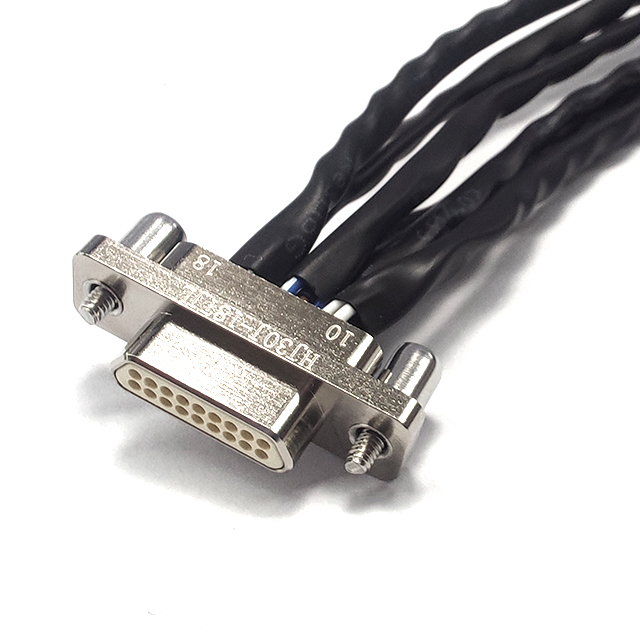

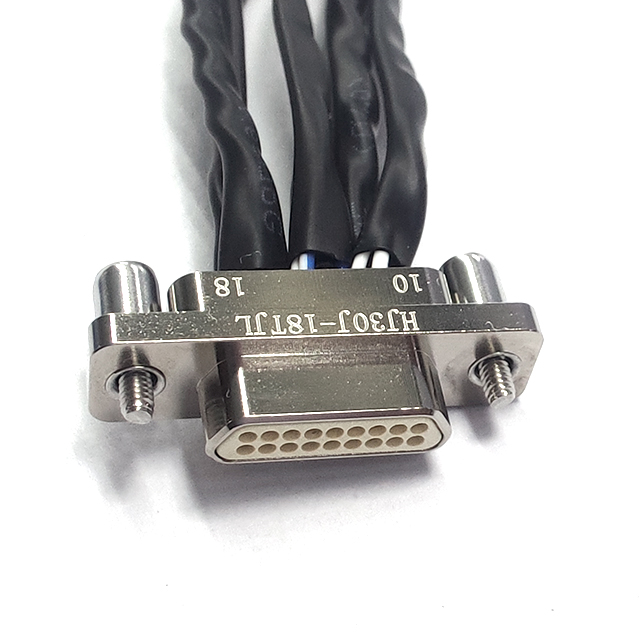

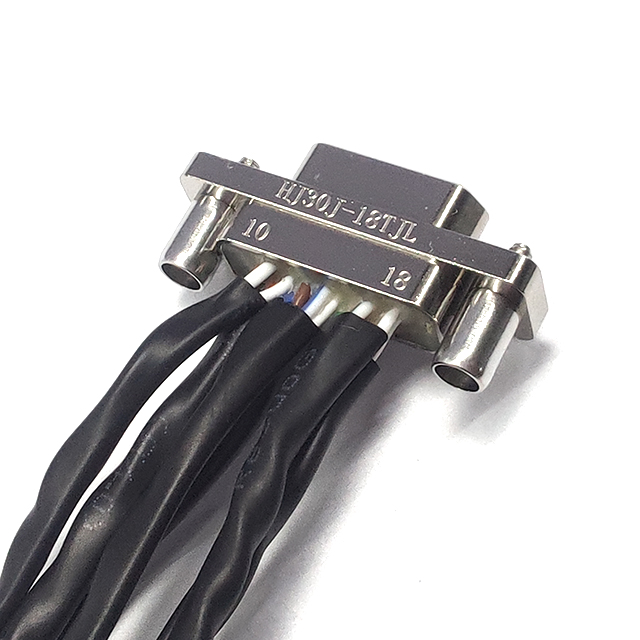

产品特点

☆接触件采用弹性绞线插针

☆高密度接点，间距1.27 mm×1.27mm

☆产品采用金属屏蔽外壳

☆包括12芯~100芯等7种规格

☆执行标准：GJB2446-2011

Q/LS QJ0001-2022《HJ30J系列高速传输微矩形电连接器详细规范》

主要技术特性

型号命名

环境温度55℃-+125℃额定工作电流3A接触电阻≤20mΩ振动频率10~2000Hz加速度196m/s²绝缘电阻常温≥5000MΩ湿热≥100MΩ机械寿命500次耐电压800V(常态)特性阻抗100±15Ω冲击加速度735m/s²近端串扰100ps时间内近端串扰不小于30dB传输特性输速率为1.65Gbps:对插头、插座两端都为印制板端接方式时。传输速率为3.125Gbps:

H³    2T

①系列主称代号：HJ30J

②接触件数目：12、18、24、30、36.55、100芯

③电连接器类型：ZK表示插座装插孔.TJ表示插头装插针

④接触件端接形式：无标识——压接形式S—焊接形式N——直式印制板形式，印制板网格间距为1.27×1.27NB——表面贴装形式W——印制板网格间距为1.27×1.27

⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明：其中：N型直式印制板产品锁紧组件为P51型锁紧组件：N5型印制板产品锁紧组件为P92型锁紧组件：N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同。

⑥改型产品标识：A一尾部有夹线压板J—印制板焊盘间距为1.27(仅限于表面贴装产品)接点
